EtherCAT是EtherCATTechnologyGroup公司一種以以太網為基礎的開放式
現場總線系統。
KRC4配置EtherCAT輸入輸出模塊

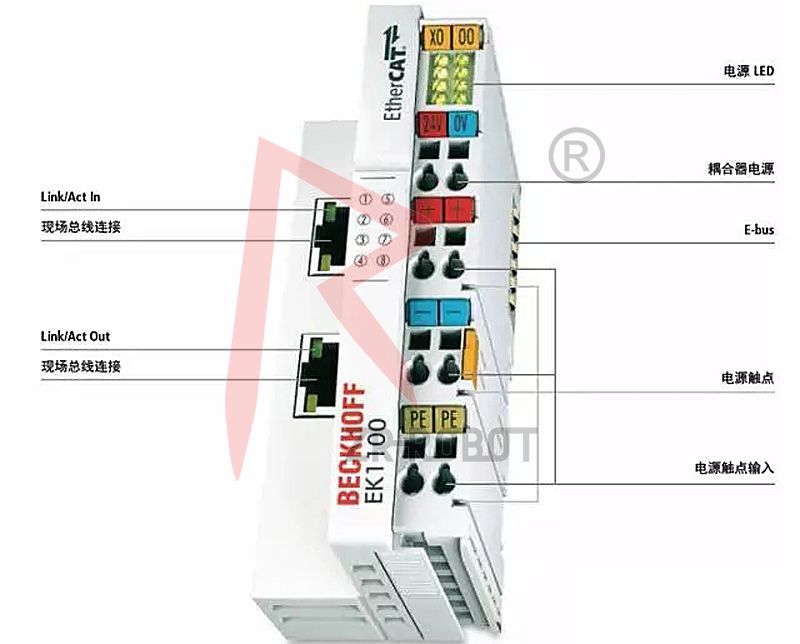

一、硬件Hardware
二、軟件Software
三、硬件連接Connection
參照電氣圖紙將硬件連接。
四、WorkVisual配置Configration
1.導入設備描述文件

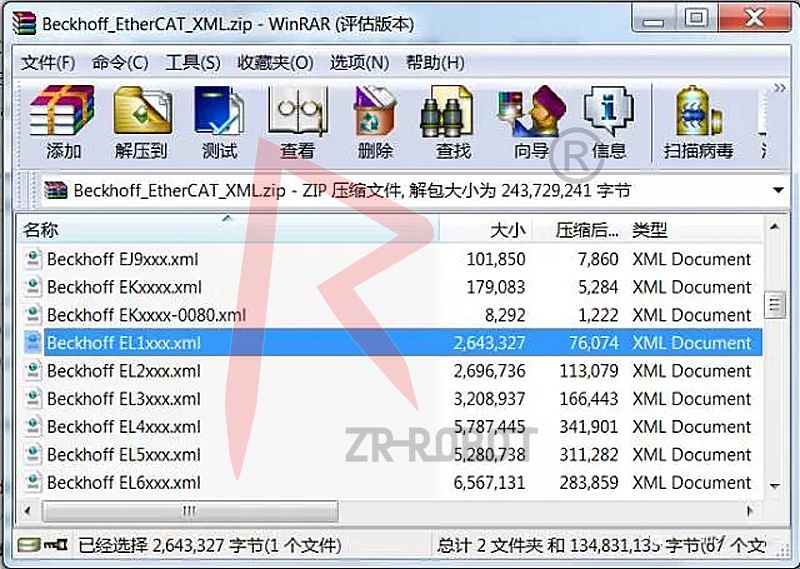

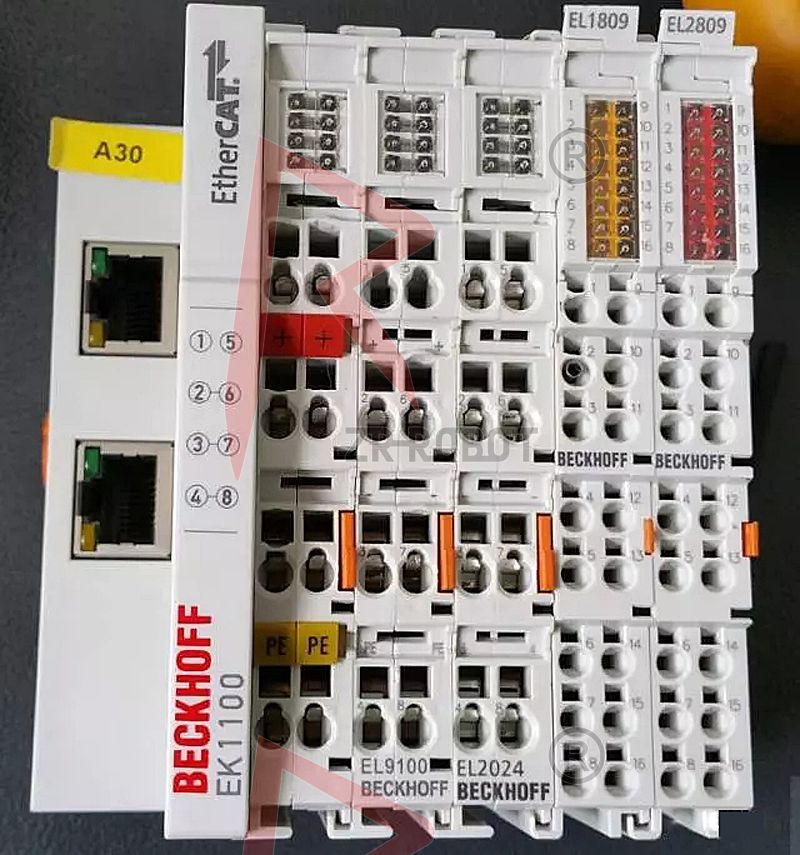

參見Workvisual。這里需要導入EL1XXX和EL2XXX兩個文件。對應輸入模塊EL1809、輸出模塊EL2024/EL2809。
注：根據模塊的具體型號添加相應的devicedescription文件。
2.具體步驟:

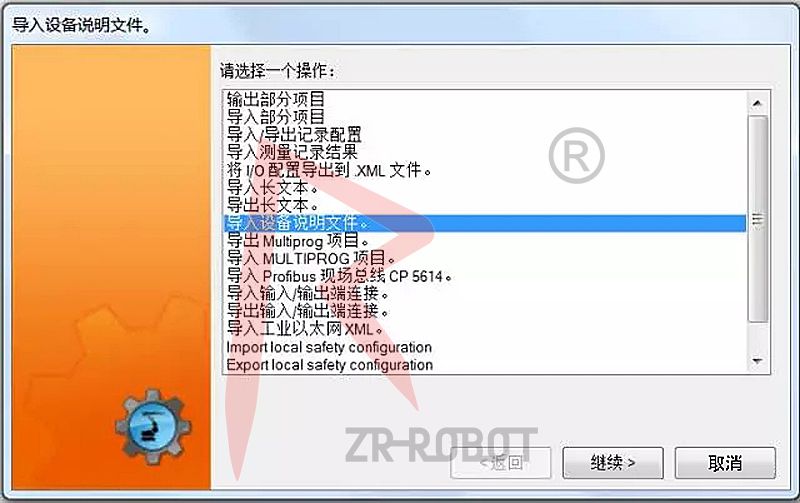

打開Workvisual，菜單File---Import/Export---Importdevicedescriptionfile---選擇文件類型ESI，選擇導入，devicedescription導入完成。

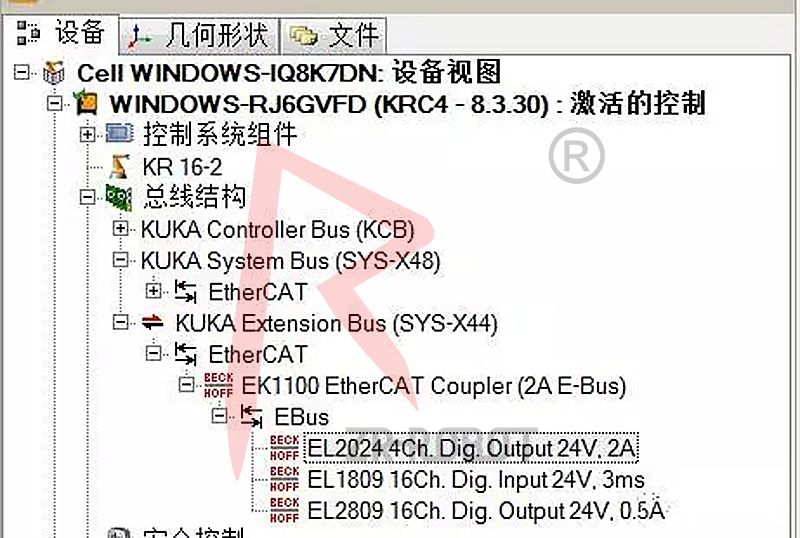

3.總線模塊的配置
五、輸入輸出映射配置IOMapping

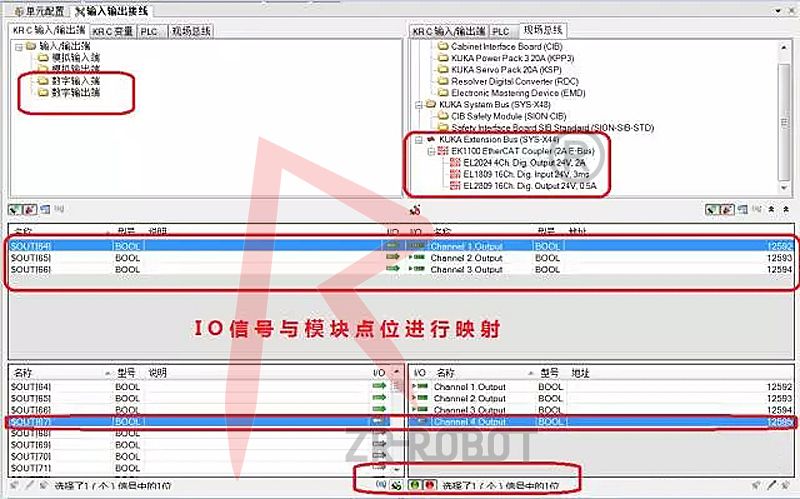

根據電氣設計及電氣信號的規劃進行信號映射，在IOMAPPING窗口進行相應信號ID的IO映射。具體過程如下圖所示。
六、項目配置安裝ConfigurationDeployment

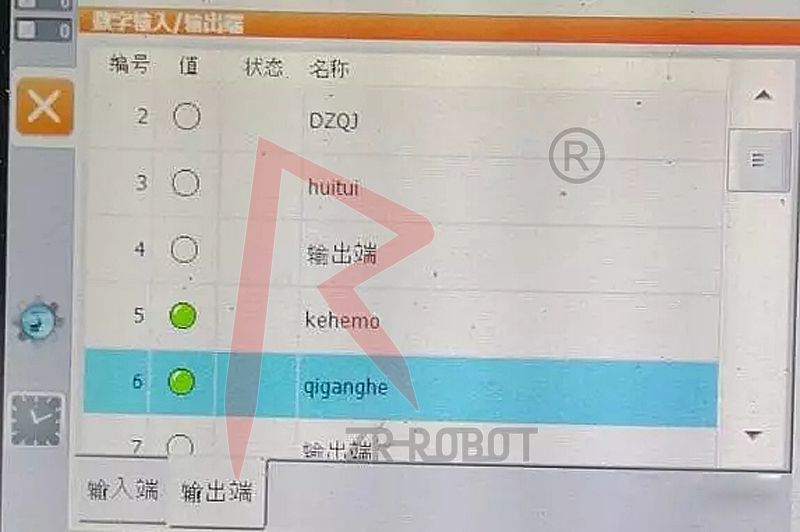

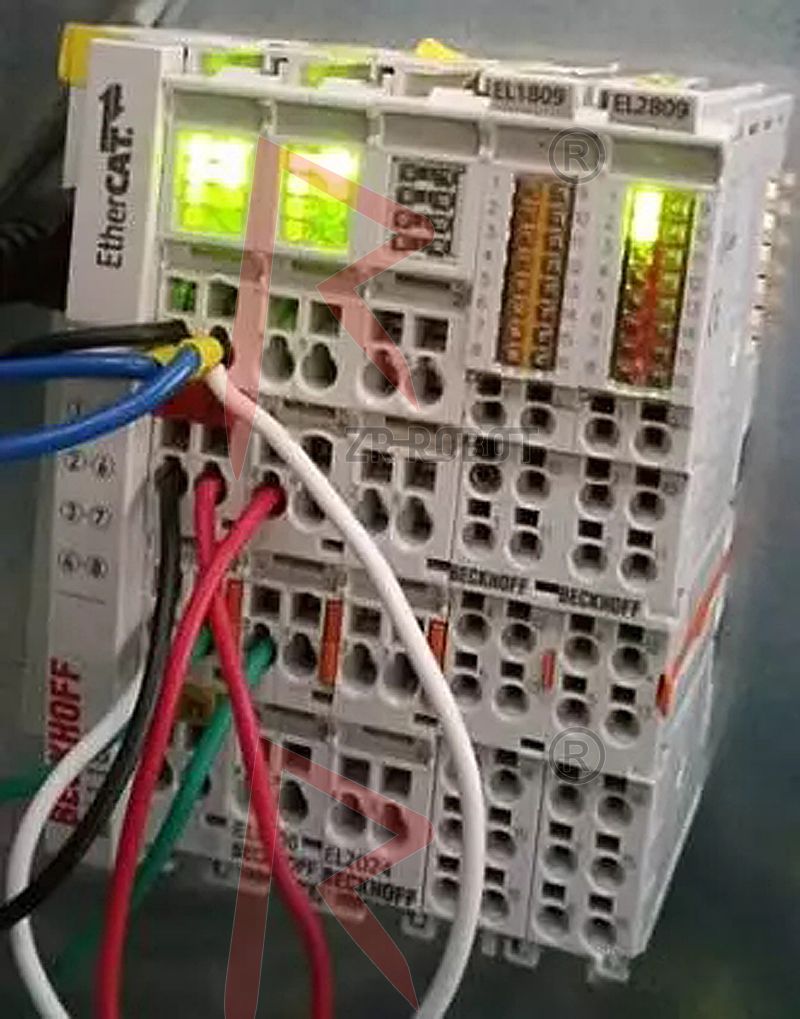

配置完成后，Deploy到KRC4控制器。注意觀察SmartPAD上的消息以及模塊的指示燈，并通過數字輸出端強制輸出信號，觀察EL2809模塊上的信號指示燈是否與10地址對應，確認模塊通訊正常，配置正確！
